【笔记】【Android】Activity启动模式
基本概念
1. Task
一般情况下一个App只有一个 Task，名字为该App的包名。在手机的最近开启的App列表中，每一个 Task 就占据一个位置。即切换应用的基本调度单位为 Task。
一个 Task 下包含了一个 Activity栈。
2. Activity栈
表示一系列的 Activity，遵循先进后出，后进先出的原则。

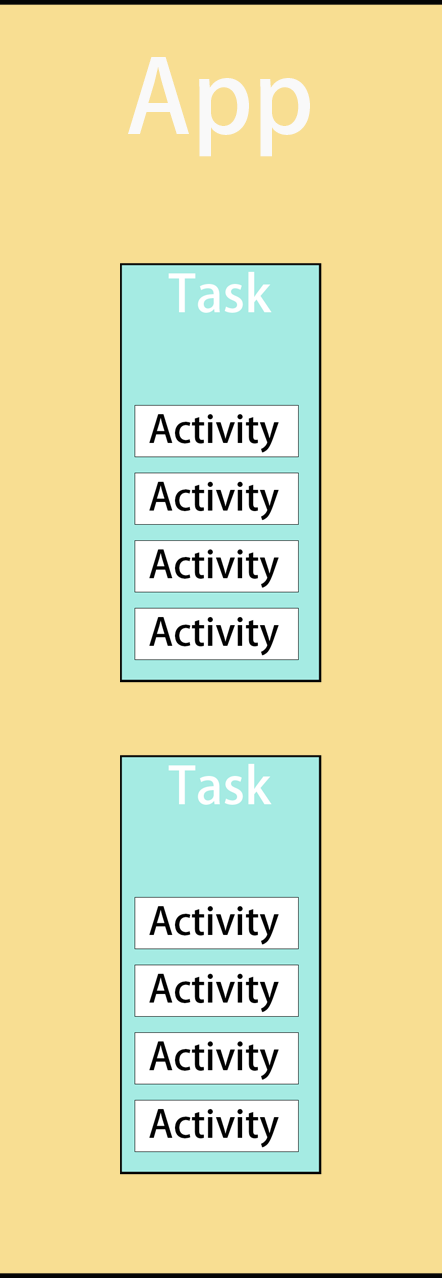

3. 图像描述
启动模式
AppA
com.bin.appa
AppB
com.bin.appb
各种Activity的属性
StandardActivity
启动模式：standard
是否可跨进程打开：是
指定Task：默认包名
SingleTopActivity
启动模式：singleTop
是否可跨进程打开：是
指定Task：默认包名
SingleTaskActivity
启动模式：singleTask
是否可跨进程打开：是
指定Task：默认包名
SingleInstanceActivity
启动模式：singleInstance
是否可跨进程打开：是
指定Task：默认包名
TaskSingleInstanceActivity
启动模式：singleInstance
是否可跨进程打开：否
指定Task：bin.test.task
TaskSingleTaskActivity
启动模式：singleTask
是否可跨进程打开：否
指定Task：bin.test.task
TaskSingleTopActivity
启动模式：singleTop
是否可跨进程打开：否
指定Task：bin.test.task
TaskStandardActivity
启动模式：standard
是否可跨进程打开：否
指定Task：bin.test.task
1. Standard
默认的启动方式，每次启动该模式的Activity时，都会新建一个实例并加入到当前Task的Activity栈顶。如果是在启动模式为 singleInstance 的Activity中启动，那么分两种情况：
- 当前App内存在指定的Task，则直接将该Activity放到Task。
- 当前App内不存在指定的Task，则新建一个Task再放入。
就类似于设置了 FLAG_ACTIVITY_NEW_TASK。
使用场景
一般情况下都使用该模式启动活动。
adb命令观察
动作：打开AppA，打开AppB。AppA 创建一个 StandardActivity→创建一个 StandardActivity→打开 AppB 的 StandardActivity。
预计结果为：AppA中只有一个Task，Task中的Activity栈顶的Activity为 AppB 的 StandardActivity。AppB中只有一个Task，Task中的Activity栈只有一个 MainActivity。
使用1观察：
Running activities (most recent first):
TaskRecord{4971b86 #169 A=com.bin.appa U=0 sz=4}//APP A
Run #10: ActivityRecord{285089f3 u0 com.bin.appb/.StandardActivity t169}//包名为APP B
Run #9: ActivityRecord{1fe06e75 u0 com.bin.appa/.StandardActivity t169}
Run #8: ActivityRecord{a50fe67 u0 com.bin.appa/.StandardActivity t169}
Run #7: ActivityRecord{3080b171 u0 com.bin.appa/.MainActivity t169}
TaskRecord{14396a12 #171 A=com.bin.appb U=0 sz=1}//APP B
Run #6: ActivityRecord{2d90525 u0 com.bin.appb/.MainActivity t171}
2. SingleTop
Activity栈顶模式，启动该模式Activity时，会先检测当前Task 中的Activity栈的栈顶是否为该活动。如果是，则复用该活动，会回调 onNewIntent() 这个生命周期；如果不是，则新建一个该Activity放入当前Task的Activity栈顶。
使用场景
需要先登录才能使用的App，并且不允许账号同时在线。此时可以将登录活动的启动模式设置为 singleTop。这样当账号在其他设备登录时，直接启动登录活动即可。无需担心用户使用“回退键”跳过登录。
adb命令观察
- 动作：打开AppA。创建一个
StandardActivity→创建一个SingleTopActivity→创建一个SingleTopActivity→创建一个StandardActivity→创建一个SingleTopActivity。
预计结果：AppA中只有一个Task，Task中的Activity栈由上到下为：
|SingleTopActivity|
|StandardActivity |
|SingleTopActivity|
|StandardActivity |
| MainActivity |
使用2观察：
Running activities (most recent first):
TaskRecord{13b3903 #172 A=com.bin.appa U=0 sz=5}
Run #10: ActivityRecord{4b96105 u0 com.bin.appa/.SingleTopActivity t172}
Run #9: ActivityRecord{38b93877 u0 com.bin.appa/.StandardActivity t172}
Run #8: ActivityRecord{a1de7d9 u0 com.bin.appa/.SingleTopActivity t172}
Run #7: ActivityRecord{3fe333ab u0 com.bin.appa/.StandardActivity t172}
Run #6: ActivityRecord{759b942 u0 com.bin.appa/.MainActivity t172}
- 动作：打开AppA。创建一个
StandardActivity→创建一个SingleTopActivity→使用FLAG_ACTIVITY_NEW_TASK创建一个TaskStandardActivity→创建一个SingleTopActivity
预计结果：AppA中有两个Task，分别为默认名称为包名的Task和自定义的Task。
包名Task中的Activity栈内由上到下为：
|SingleTopActivity|
|StandardActivity |
| MainActivity |
自定义Task中的Activity栈内由上到下为：
| SingleTopActivity |
|TaskStandardActivity|
Running activities (most recent first):
TaskRecord{32dad336 #180 A=bin.test.task U=0 sz=2}//自定义task
Run #10: ActivityRecord{213784e0 u0 com.bin.appa/.SingleTopActivity t180}
Run #9: ActivityRecord{2e381c57 u0 com.bin.appa/.TaskStandardActivity t180}
TaskRecord{26d733a4 #179 A=com.bin.appa U=0 sz=3}//APP A默认task
Run #8: ActivityRecord{12fdb4b9 u0 com.bin.appa/.SingleTopActivity t179}
Run #7: ActivityRecord{241a618b u0 com.bin.appa/.StandardActivity t179}
Run #6: ActivityRecord{113c59c6 u0 com.bin.appa/.MainActivity t179}
3. SingleTask
每次启动该模式的Activity时，会先寻找是否有该Activity指定的Task，默认Task为包名，可通过 taskAffiny 指定名称。如果不存在指定的Task，则新建一个Task并将该Activity放入。如果存在指定的Task，则检查其中是否有该Activity。如果有，则移除它上面的所有Activity；如果没有，则将该Activity放入栈顶。
该启动模式的Activity所处的Activity栈内，只存在一个该Activity。
使用场景
如微信小程序，需要在最近任务列表中显示小程序和微信两个卡片。并且小程序中有自己的一套Activity栈。
这个只是我的假设，不一定微信小程序就是这么实现的。
adb命令观察
- 动作：打开AppA。创建一个
StandardActivity→通过FLAG_ACTIVITY_NEW_TASK创建一个TaskStandardActivityt→创建一个TaskSingleTaskActivity→创建一个StandardActivity→通过最近任务列表返回第一个StandardActivity→创建一个TaskSingleTaskActivity
预计结果：AppA有2个Task，一个名称为包名，一个的名称为 bin.test.task。
包名Task中的Activity栈由上到下为：
| StandardActivity |
| MainActivity |
自定义Task中的Activity栈由上到下为：
|TaskSingleTaskActivity|
| TaskStandardActivity |
Running activities (most recent first):
TaskRecord{1314e94e #190 A=bin.test.task U=0 sz=2}
Run #9: ActivityRecord{1e82e908 u0 com.bin.appa/.TaskSingleTaskActivity t190}
Run #8: ActivityRecord{31e6273e u0 com.bin.appa/.TaskStandardActivity t190}
TaskRecord{3b24b37c #189 A=com.bin.appa U=0 sz=2}
Run #7: ActivityRecord{3166f6a8 u0 com.bin.appa/.StandardActivity t189}
Run #6: ActivityRecord{17c5806 u0 com.bin.appa/.MainActivity t189}
4. SingleInstance
启动该模式的Activity时，检测所有Task内是否存在该Activity。如果有，则回调 onNewIntent()，并将该Task移动到前台；如果没有，则新建一个Task并将该Activity放入栈中。
该模式的Activity独享一个Task。
使用场景
如地图类应用，需要提供给第三方App调起地图。
adb命令观察
动作：打开AppA。创建一个 StandardActivity→创建一个 SingleInstanceActivity→创建一个 StandardActivity→创建一个 SingleInstanceActivity。
预计结果：AppA中存在两个Task，两个Task的名称一致。
第一个Task中的Activity栈由上到下为：
|SingleInstanceActivity|
第二个Task中的Activity栈由上到下为：
|StandardActivity|
|StandardActivity|
| MainActivity |
Running activities (most recent first):
TaskRecord{2754349 #193 A=com.bin.appa U=0 sz=1}
Run #9: ActivityRecord{39dd2b16 u0 com.bin.appa/.SingleInstanceActivity t193}
TaskRecord{6a0996f #191 A=com.bin.appa U=0 sz=3}
Run #8: ActivityRecord{39b42723 u0 com.bin.appa/.StandardActivity t191}
Run #7: ActivityRecord{50225c0 u0 com.bin.appa/.StandardActivity t191}
Run #6: ActivityRecord{14dedf63 u0 com.bin.appa/.MainActivity t191}
总结
四个启动模式可以分成两类，第一类是 standard 和 singleTop，它们都可以存在多个实例；第二类是 singleTask 和 singleInstance，它们只会存在一个实例。
| 多实例 | 单实例 |
|---|---|
| stadard | singleTask |
| singleTop | singleInstance |
为什么有了Activity栈后还要有Task存在
主要是为了方便多个App之间互相调用时，有无缝的体验感。比如在写日记的时候，可以调起系统相机进行拍照，拍完之后还能进入相册选照片。这一系列的操作，都如同在一个日记App内完成的一样。这就是Task存在的目的。
